QY-9263S工控主板

CPU: ATMEL AT91SAM9263
架构: ARM926EJ-S
主频: 200MHz
RAM: 64MB SDRAM
Flash: 128MB NandFlash;512K DataFlash

Parameter image

参数
CPU ATMEL AT91SAM9263 架构 ARM926EJ-S
主频 200MHz RAM 64MB SDRAM
Flash 128MB NandFlash;512K DataFlash UART 4路RS232串口,其中2路RS232与RS485复用,1路RS232作为调试串口
USB 3路USB接口,1路USB Device&2路USB Host 网口 1路10/100Mbps以太网,带有ACT、LINK指示灯
PMW PWM接口,计数器接口 CAN CAN2.0接口
显示接口 16位TFT-LCD(兼容18位、24位)分辨率高达2048*2048 音频接口 AC’97双声道输入/输出
输入接口 8*8矩阵键盘,可作为I/O使用;4线电阻触摸屏;2路12位AD 扩展接口 SPI总线接口;PC/104接口,可搭配各型PC/104外设,支持堆叠
存储接口 1路SD卡接口;1路IDE接口,可与CF卡接口切换 其他设备 JTAG接口,复位电路,实时时钟,蜂鸣器
电源输入 +12V供电,可支持+6V~+23V宽压供电 主板尺寸 96mm*90mm,6层板高精度沉金工艺
功耗 ≤2W 工作温度 -20℃~+70℃;-40℃~+85℃(可选)
工作湿度 5%~95%,非凝结 操作系统 Linux2.6;WinCE 5.0/6.0

Specification image

规格

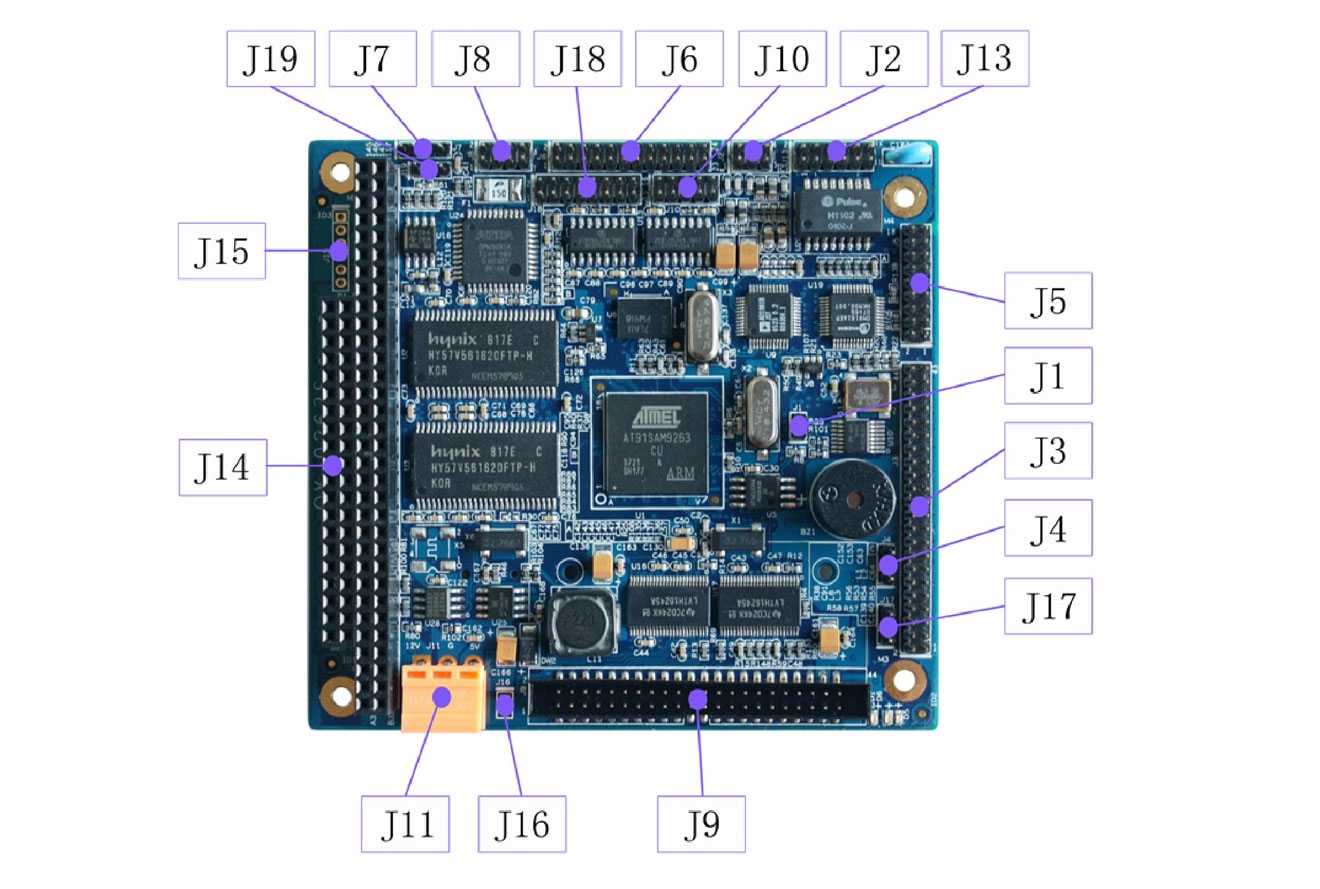

J1 烧写跳线帽 J2 音频接口
J3 TFT-LCD、触摸屏 J4 LCD供电跳线
J5 GPIO接口 J6 串口
J7 USB Device J8 USB Host 1&2
J9 IDE接口 J10 MISC复合接口
J11 电源接口 J12 SD卡接口(背面)
J13 以太网接口 J14 PC104接口
J15 CPLD程序下载口 J16 复位插针
J17 IDE设备电源跳线 J18 矩阵键盘接口
J19 CAN接口
