IAC-RK3588-CM
GPU: Mali-G610 MP4 支持OpenGL ES 1.1/2.0/3.2,OpenCL 2.2,Vulkan 1.2
ISP: 支持最大48M
RAM: 8GB LPDDR4,可扩展至16GB
Flash: 64GB eMMC,可扩展至128GB
VPU: 持8K 30fps H.264视频解码 支持8K 60fps H.265/VP9/AVS2视频解码 支持4K 60fps AV1视频解码 支持1080P 60fps MPEG-2/MPEG-1/VC-1/VP8视频解码 支持最高8K 30fps H.265/H.264视频编码
6T超强算力,高效赋能AI应用
内置6.0TOPS算力NPU,支持INT4/INT8/INT16/FP16混合运算,支持TensorFlow/MXNet/PyTorch/Caffe深度学习AI框架,轻松应对各种大数据运算场景。
8K高清视频解码,超高清显示
支持8K@60fps H.265、8K@30fps H.264视频硬件解码、8K@30fps H.265/H.264视频硬件编码,提供出色的多媒体体验。
48M 安防级ISP,多路摄像头接入
内置安防级ISP,支持像素高达4800万,可实现HDR、3DNR、2DNR、锐化、去雾、崎变校正、宽动态对比度增强,大幅提升图像质量;支持四路摄像头同时输入,提供全方位视角;在安防、监控领域具备出色性能和应用潜力。
多种显示接口,支持高清四屏异显
支持MIPI_DSI、HDMI、eDP、DP多种显示接口,可实现四屏同显/异显,支持多屏联屏拼接,可应用于各种高清多屏互动显示场景。

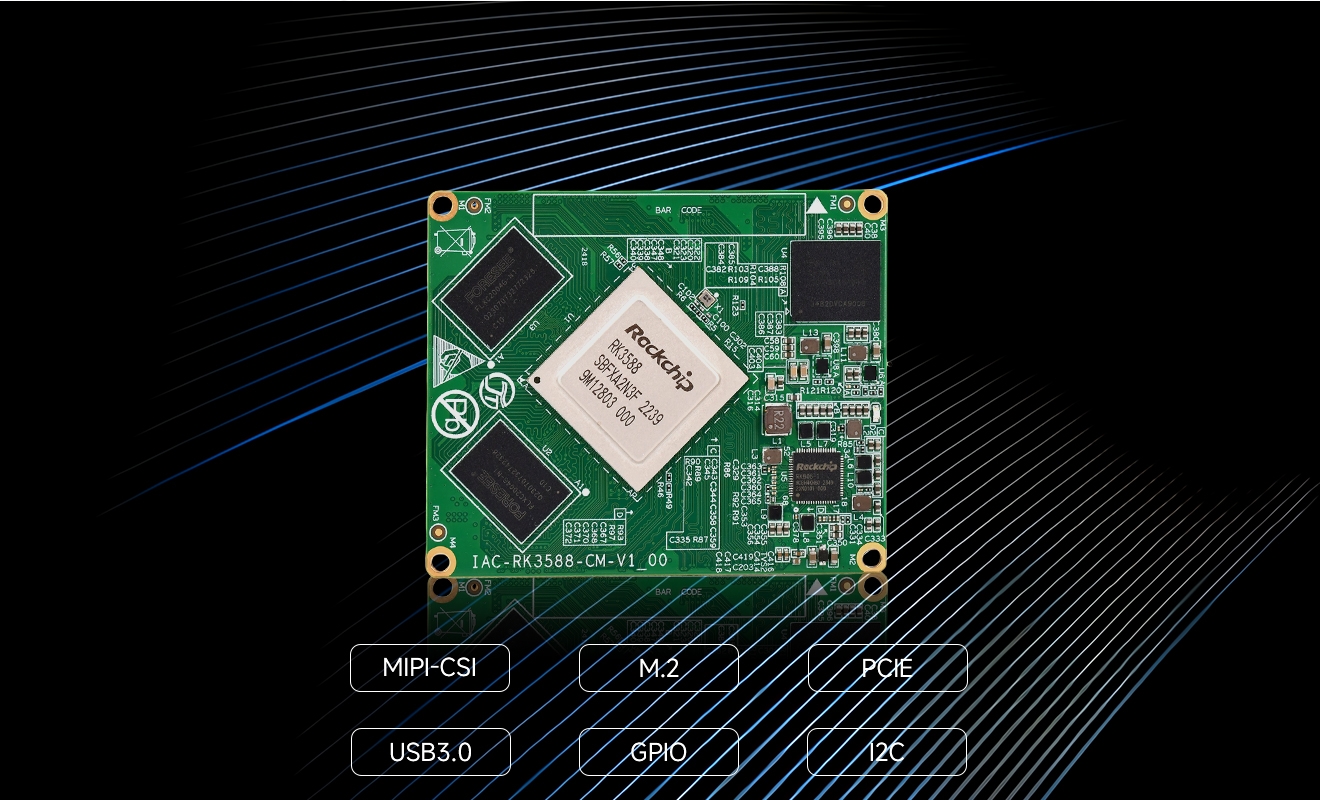

丰富的外设扩展接口
支持MIPI_CSI、M.2、PCIe、USB3.0、GPIO、I2C、UART等丰富扩展接口,满足不同行业应用外设连接需求,简化项目开发过程。
工业级*产品标准,质量稳定可靠
通过严格的工业标准进行测试和生产,确保产品在严苛环境下的可靠性、安全性和稳定性,满足-40℃~+85℃工业级环境应用需求。
广泛应用领域
AIOT智能终端、智慧医疗、智慧大屏、智能NVR、边缘计算、ARM PC
参数 | |||
---|---|---|---|
GPU | Mali-G610 MP4 支持OpenGL ES 1.1/2.0/3.2,OpenCL 2.2,Vulkan 1.2 | ISP | 支持最大48M |
RAM | 8GB LPDDR4,可扩展至16GB | Flash | 64GB eMMC,可扩展至128GB |
VPU | 持8K 30fps H.264视频解码 支持8K 60fps H.265/VP9/AVS2视频解码 支持4K 60fps AV1视频解码 支持1080P 60fps MPEG-2/MPEG-1/VC-1/VP8视频解码 支持最高8K 30fps H.265/H.264视频编码 | NPU | 神经处理器单元:支持6TOPS |
网口 | 2路网络芯片采用RGMII模式完美支持10M/100M/1000M以太网 | 显示接口 | 2路4通道MIPI_DSI显示接口,分辨率高达4K@60Hz 1路HDMI显示接口(HDMI2.1),分辨率高达7680x4320p@60Hz 1路eDP显示接口,分辨率高达4K@60Hz |
通讯接口 | 1路UART转USB调试串口 2路RS232串口(三线制RS232串口) 1路RS485接口 | USB | 4路USB2.0 Type-A HOST接口 1路USB3.0 OTG Type-c接口 1路USB3.0 OTG&DP Type-c接口 |
PMIC | RockChip RK806电源管理单元 | 音频接口 | 音频(功放)输出接口 双声道音频输出(耳机插座) 单通道MIC音频输入 |
摄像头接口 | 4路MIPI-CSI(4通道),支持四路摄像头同时输入,分辨率到达4*2k@120Hz | 输入接口 | 标准I2C电容屏接口 1路HDMI RX接口,分辨率高达2160p@60Hz |
扩展接口 | M.2 B-KEY接口,外接4G/5G模块 M.2 E-KEY接口,外接WIFI模块 M.2 M-KEY接口,外接SSD模块,15路GPIO接口(3.3V) | 存储接口 | 1路TF卡接口 |
其他设备 | 复位电路、看门狗电路、实时时钟 | 电源输入 | +12V供电 |
工作温度 | 0℃ ~ +70℃(可根据客户选择工业级温宽-40℃ ~ +85℃) | 工作湿度 | 10%到90%,非凝结 |

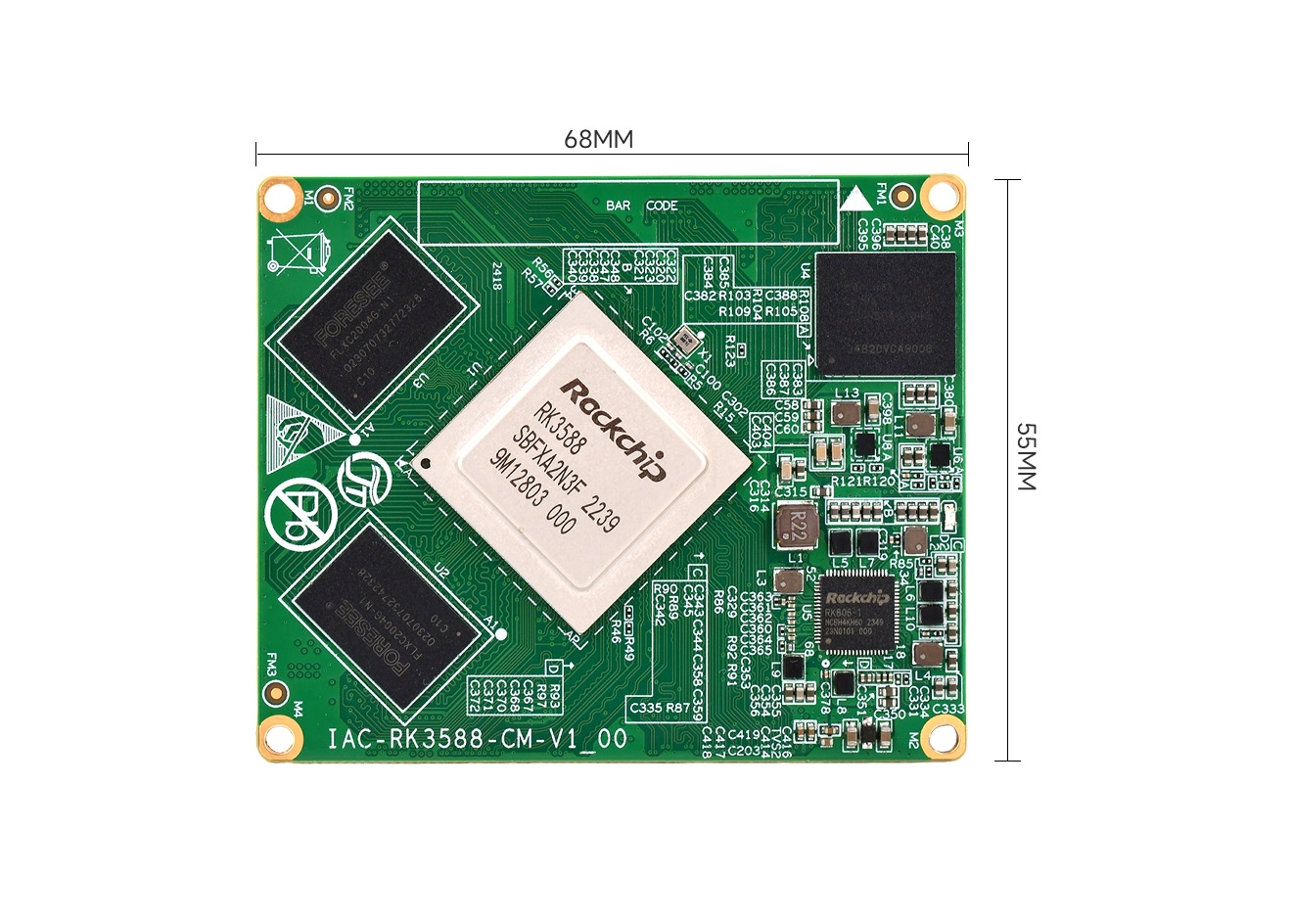

存储温度 | -0℃ ~ +70℃ | 核心板尺寸 | 核心板尺寸:68mm*55mm,10层板高精度沉金工艺 |
底板尺寸 | 底板尺寸:220mm*140mm,6层板高精度沉金工艺 | CPU | RockChip RK3588 |
规格 | |||
---|---|---|---|
J2 | USB调试口 | J3 | 千兆以太网 |
J4 | 千兆以太网 | J5 | Type-c OTG |
J6 | Type-c USB3.0&DP | J7 | USB2.0 HOST |
J8 | USB2.0 HOST | J9 | M.2 B-KEY (USB3.0) |
J10 | M.2 E-KEY (PCIE2.0) | J11 | M.2 M-KEY(PCIE2.0) |
J12 | HDMI RX | J13 | HDMI输出 |
J14 | eDP | J15 | I2C触摸 |
J16 | MIPI-CSI | J17 | 背光 |
J18 | MIPI-DSI | J19 | MIPI-DSI |
J20 | MIPI-CSI | J21 | MIPI-CSI |
J22 | MIPI-CSI | J23 | MIPI-CSI |
J24 | MIC | J25 | 3.5mm耳机接口 |
J26 | 扬声器左声道接口 | J27 | 扬声器右声道接口 |
J28 | RS232 | J29 | RS232 |
J30 | RS485 | J31 | PWM接口 |
J32 | TF卡槽 | J33 | DC12V电源输入 |
BT1 | RTC电池槽 | U17 | PCIE3.0 |
S1 | SIM卡槽(背面) | SW2 | Recovery按键 |
SW4 | ADC按键 | SW5 | ADC按键 |
SW7 | ADC按键 |
