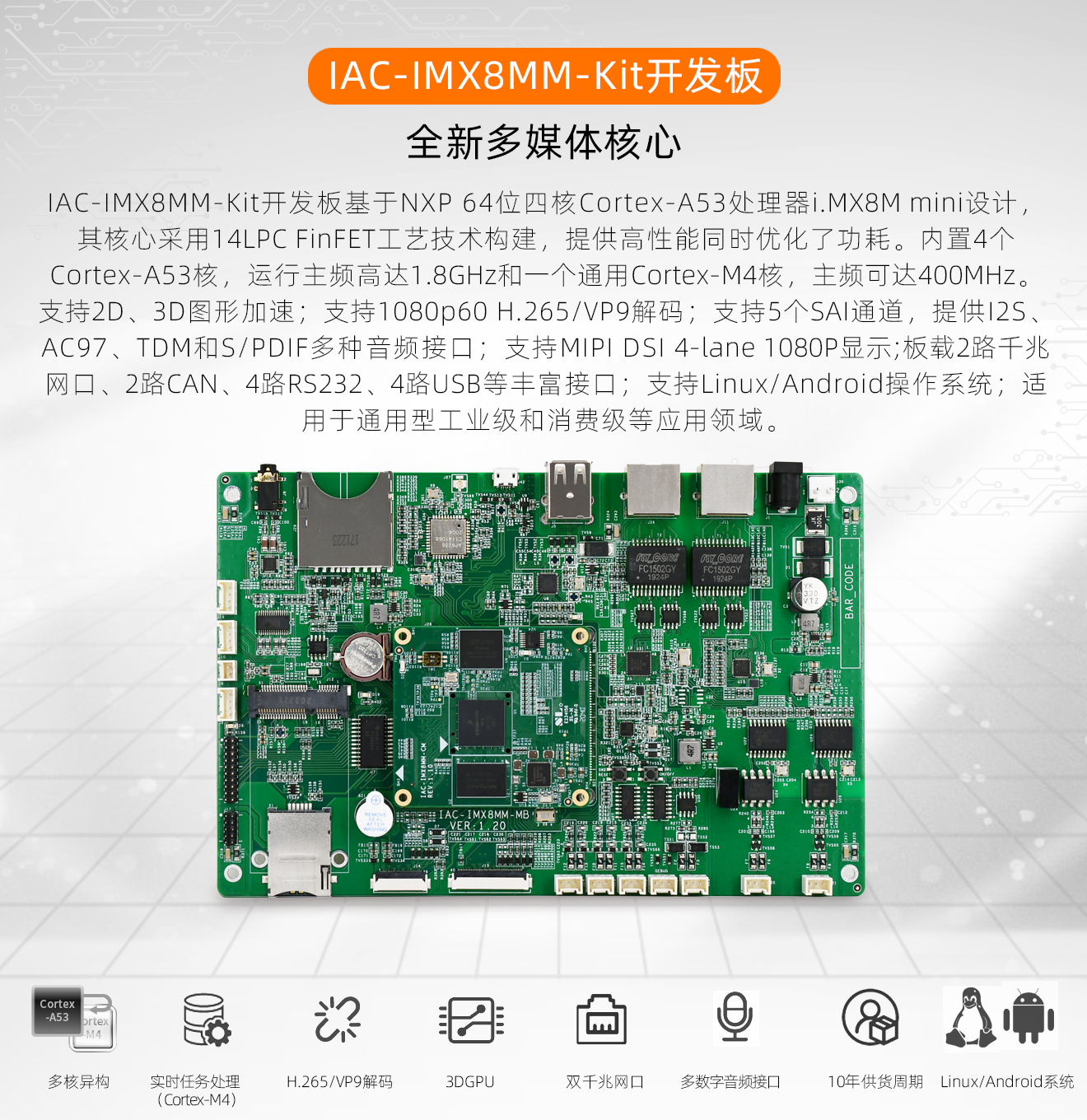

多核异构 高能低耗
采用i.MX8M mini多核异构处理器,由4个Cortex-A53@1.8GHz内核和1个Cortex-M4@400MHz实时处理器组成;采用新14纳米 FinFET架构,显著降低功耗,让性能再次飞跃。


高性价比 成本可控
i.MX8M mini低成本与其高性能的强力结合,让产品兼具性价比。用户可轻松控制成本,打造具有超强市场竞争力的产品。


高清视界 精彩呈现
支持1080p60 H.265和VP9视频解码,比H.264和VP8平均解码效率均提升50%;1080P 60fps 4通道MIPI-DSI显示接口,独立2D/3D GPU有效实现高品质的用户视觉体验。


多数字音频接口 打造专业级音频设备
5个SAI通道,支持I2S、AC97、TDM 和 S/PDIF多数字音频接口,可用于高保真音乐系统及语音识别应用。


实时任务处理器 更低功耗运行
Cortex-M4实时任务处理器,主频400MHz,相比于Cortex-M3增加浮点运算,运行更快、休眠功耗更低,实时性强。


双路千兆网口 稳定高速可靠
双路千兆网口,快速接入高速互联网,助力又快又稳的网络体验。


引脚丰富 扩展性强
14mm x 14mm LFBGA485封装,多达150个引脚;底板扩展2路千兆网口、2路CAN、2路UART、4路USB、4路RS232、1路4-lane MIPI DSI等丰富接口,让使用更随心。


工业品质 安全可靠
工业级设计,在粉尘、高温、震动的严酷工业环境下,确保7X24小时稳定运行。


用料考究 根源保证
选用Toshiba、Micron、Microchip、MPS、TI、Amphenol等大品牌、高品质器件,同时进行严格的来料检验,从根源上保证产品品质;核心板采用8层PCB沉金工艺,充分考虑电磁兼容及信号完整性设计,确保系统稳定运行。


精工细作 匠心智造
严格遵循ISO9001:2015质量管理体系各项规定,质量控制贯穿生产所有环节,采用专业的生产和检验设备,确保成品高品质;年产能可达100万套,保证客户交期,解除后顾之忧。


供货周期长 出货稳定可靠
作为NXP官方IDH,稳定供货周期长达10年。


完善技术支持服务 帮助缩短研发周期
提供邮件、电话、在线(QQ/Wechat)、面对面等多种技术支持服务形式;5X24小时技术支持,协助用户快速解决问题,帮助缩短研发周期。


广泛的应用领域
应用于工业物联、人脸识别、IOT网关、机器人、无人机、消费电子、工业控制、车载控制、智慧医疗、双向视频会议、图像分析、数字指示牌、机器视觉检查等领域。


开源资料


技术支持
参数 | |||
---|---|---|---|
CPU | NXP i.MX8M mini | 架构 | Cortex-A53*4+Cortex-M4 |
主频 | 1.8GHz | RAM | 2GB LPDDR4 |
Flash | 8GB eMMC | 操作系统 | Linux4.14.98+QT5.10.1 ;Android9.0 |
网口 | 2路千兆网口 | USB | 4路USB2.0接口,1路USB-OTG接口 |
UART | 4路RS232串口,2路调试串口 | CAN | 2路CAN2.0通讯接口 |
音频接口 | 音频(功放) 输出接口,双声道音频输出, MIC 音频输入 | 显示接口 | 4 通道 MIPI 显示接口, 分辨率高达 1920x1200 |
输入接口 | 标准 I2C 电容屏接口;1 路 CSI 摄像头接口(4 通道) | 扩展接口 | mini PCI-e接口,外接4G模块,SIM卡接口;GPIO接口 |
存储接口 | 1路SD卡接口 | 其他设备 | 复位电路、看门狗电路、实时时钟、 M4-JTAG 接口 |
电源输入 | +12V 供电 | 功耗 | 功耗≤5W(整版无负载功耗) |
核心板尺寸 | 55mm*60mm, 8 层板高精度沉金工艺 | 底板尺寸 | 200mm*130mm, 4 层板高精度沉金工艺 |
工作温度 | 0℃ ~ +70℃;-40℃ ~ +85℃(可选) | 工作湿度 | 5%到 95%,非凝结 |
规格 | |||
---|---|---|---|
J1 | DC+12V 电源输入接口 | J4 | 16 路 GPIO 接口 |
J5 | USB2.0 接口 | J6 | USB2.0 接口 |
J8 | MIC 音频输入接口 | J9 | 音频输出接口 |
J10 | 喇叭输出接口 | J11 | 千兆以太网接口 |
J12 | MINI_PCIE 接口 | J14 | CSI1 摄像头接口(4 通道 CSI) |
J15 | MIPI 显示接口(4 通道 MIPI) &I2C 触摸接口 | J17 | JTAG 接口(M4 JTAG 接口) |
J18 | RS232 接口(IMX8M 调试串口) | J19 | UART4 接口(M4 调试串口) |
J20 | CAN 接口 | J21 | CAN 接口 |
J22 | RS232 接口(COM3) | J23 | RS485 接口(COM1) |
J24 | RS232 接口(COM2) | J25 | RS232 接口(COM4) |
J26 | 千兆以太网接口 | J27 | WIFI-IPEX 天线座 |
J29 | SD 卡接口 | J30 | DC12V 电源输入接口 |
J42 | USB-OTG 接口 | SW1 | ON/OFF 按键 |
SW2 | 复位按键(RST) | BZ1 | 蜂鸣器 |
BT1 | 系统时钟供电(+3.0V) | S1 | SIM 卡接口 |
U34 | WIFI 模块(AP6236 模块) |
-
