| 参数 | |||
|---|---|---|---|
| CPU | ATMEL AT91SAM9G45 | 架构 | ARM926EJ-S |
| 主频 | 400MHz | RAM | 128M DDR2 |
| Flash | 128M NandFlash，512K DataFlash | UART | 5路RS232串口，其中：2路RS232与RS485复用，1路RS232作为调试串口 |
| USB | 2路USB接口，其中：1路USB 2.0 Host，1路USB OTG | 网口 | 10/100Mbps以太网，带有ACT、LINK指示灯 |
| PMW | PWM接口 | 显示接口 | 16位TFT-LCD（兼容18位、24位）分辨率高达1280*860;VGA接口，可连接普通显示器 |
| 音频接口 | AC’97双声道输入/输出 | 输入接口 | 8*8矩阵键盘，可作为I/O使用；4线电阻触摸屏 |
| 扩展接口 | 1个EBI总线接口；SPI总线接口；I2C总线接口 | 存储接口 | 2路SD卡 |
| 其他设备 | JTAG接口，复位电路，实时时钟，蜂鸣器 | 电源输入 | +12V供电，可支持+6V~+23V宽压供电 |
| 核心板尺寸 | 74mm*53mm，6层板高精度沉金工艺 | 底板尺寸 | 142.5mm*112mm，4层板高精度沉金工艺 |
| 功耗 | ≤1W | 工作温度 | -20℃~+70℃；-40℃~+85℃（可选） |
| 工作湿度 | 5%~95%，非凝结 | 操作系统 | Linux2.6.30 |

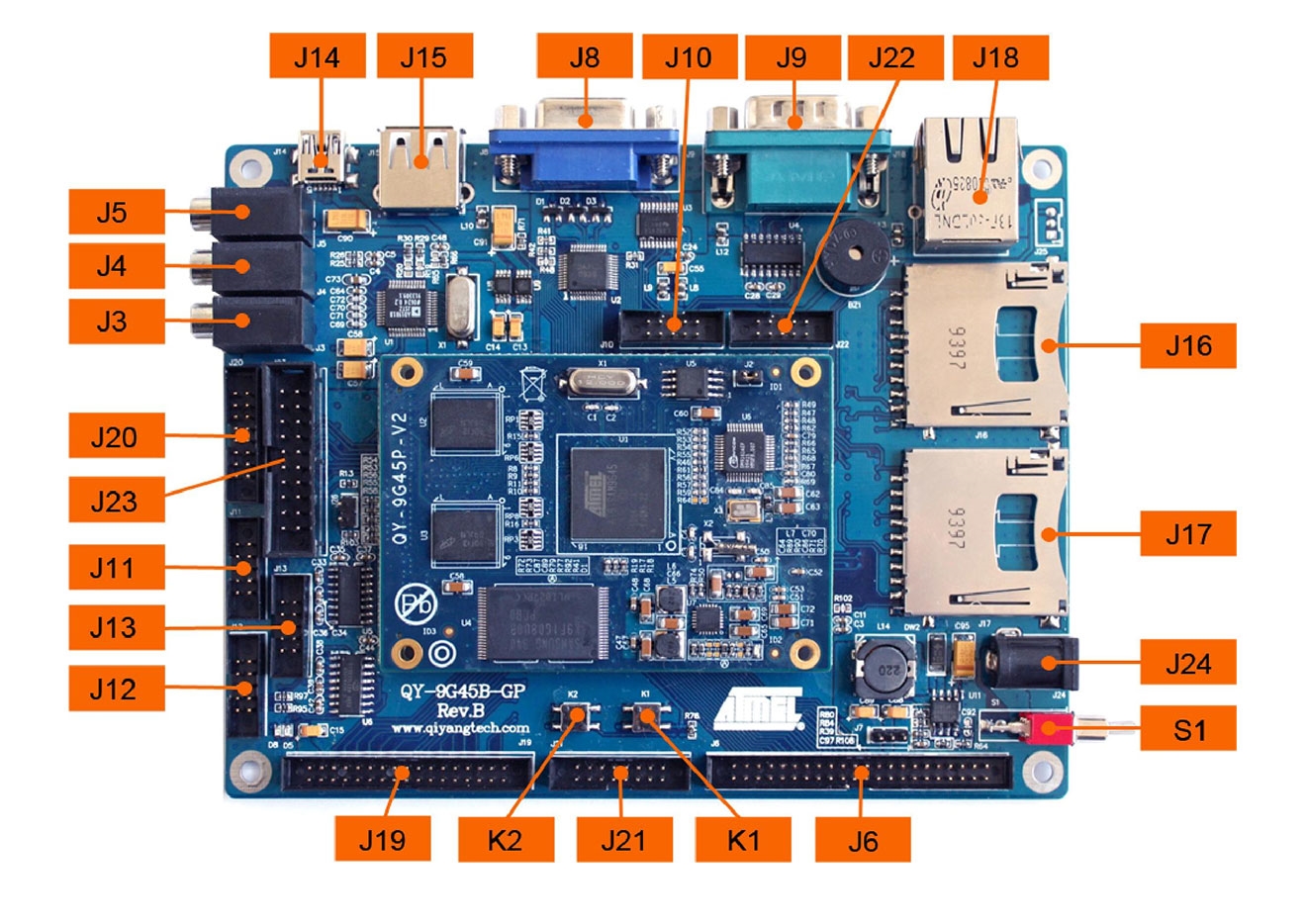

| 规格 | |||
|---|---|---|---|
| K1 | 复位按键 | K2 | 唤醒按键 |
| J3 | AUDIO 接口(输出） | J4 | AUDIO 接口（输入） |
| J5 | AUDIO 接口（MIC输入） | J6 | LCD 接口 |
| J8 | VGA 接口 | J9 | 调试串口 |
| J10 | COM0(3线串口） | J11 | COM1(5线串口） |
| J12 | COM2(5线串口） | J13 | COM3（3线串口） |
| J14 | USB device | J15 | USB host |
| J16 | SD 卡接口 1 | J17 | SD 卡接口 2 |
| J18 | 以太网接口 | J19 | 总线 接口 |
| J20 | ISI 接口 | J21 | 8× 8 矩阵键盘 接口 |
| J22 | SPI、 PWM | J23 | JTAG 接口 |
| J24 | 电源接口 | ||
