多核异构 高能低耗
采用i.MX8M mini多核异构处理器,由4个Cortex-A53@1.8GHz内核和1个Cortex-M4@400MHz实时处理器组成;Cortex-A53是ARMv8-A架构的64位处理器,主频高达1.8GHz,相同频率下,能提供比Cortex-A9更高效率。
![](https://www.qiytech.com/images\product\2022\20220516\6d73dcc7-3c6a-4a76-a91f-39dcd47a437d.png)
![](https://www.qiytech.com/images\product\2022\20220516\1468bb97-0387-4699-a936-16d88a858efa.png)

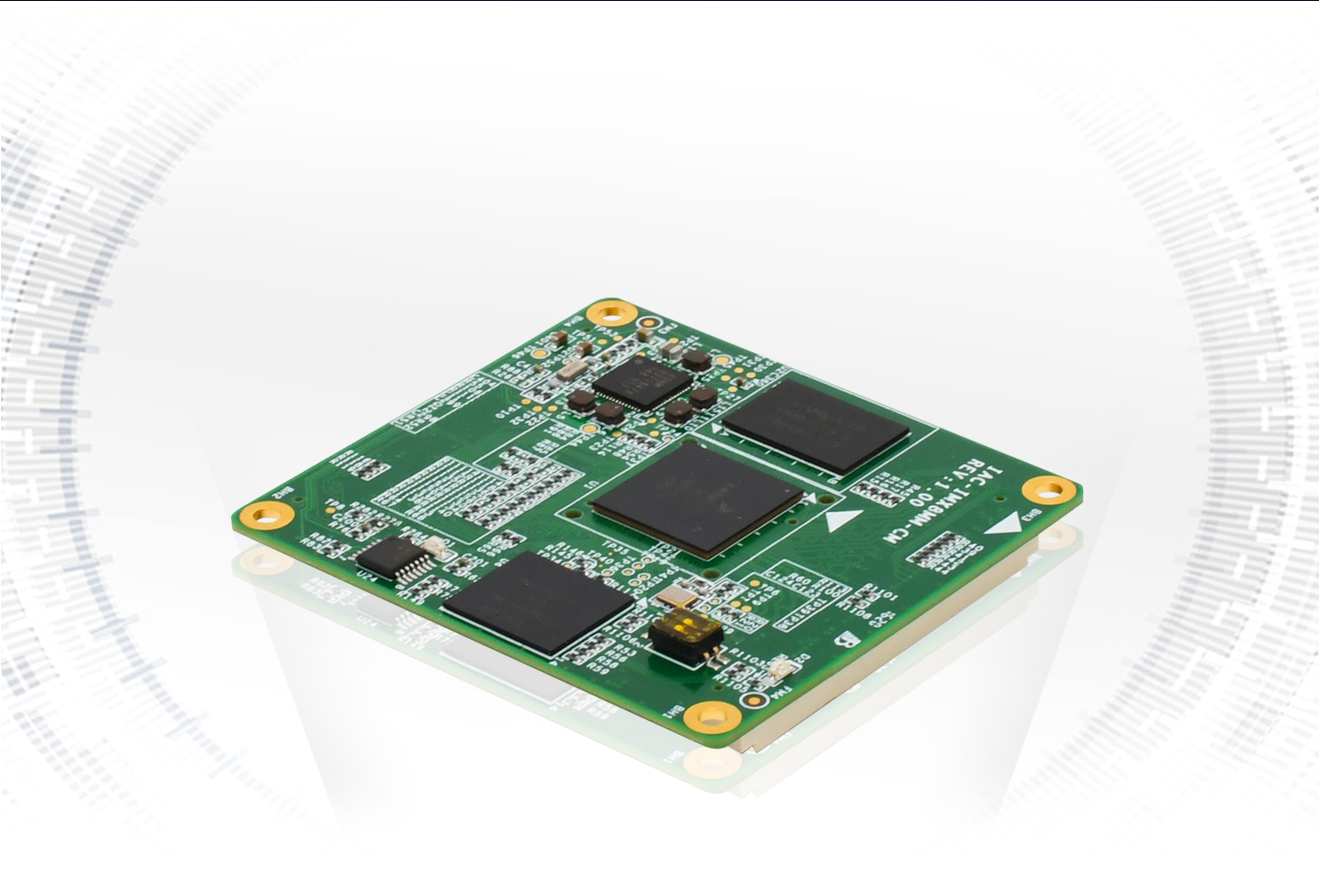

高性价比 成本可控
i.MX8M mini低成本与其高性能的强力结合,让产品兼具性价比。用户可轻松控制成本,打造具有超强市场竞争力的产品。
![](https://www.qiytech.com/images\product\2022\20220516\60abc6c6-9ac9-4ad5-b519-07d97ab62901.png)
![](https://www.qiytech.com/images\product\2022\20220516\53d14235-f54e-454c-b5c7-079c14e224f8.png)
实时内核 低耗运行
Cortex-M4实时任务处理器,主频400MHz,相比于Cortex-M3增加浮点运算,运行更快、休眠功耗更低,实时性强。
![](https://www.qiytech.com/images\product\2022\20220516\98593a22-11a6-41ac-a73f-1741deb9dcfa.png)
![](https://www.qiytech.com/images\product\2022\20220516\9a66ae96-caa5-4a88-8e01-da161ad68917.png)
强大的编解码能力
支持1080p60 H.265和VP9解码,比H.264和VP8平均解码效率均提升50%。
![](https://www.qiytech.com/images\product\2022\20220516\5515f42d-14f3-4355-95fc-488ddbac475f.png)
![](https://www.qiytech.com/images\product\2022\20220516\3451db11-ce0c-44c5-b086-39c33e02663b.png)
多数字音频接口
5个SAI通道,支持I2S、AC97、TDM 和 S/PDIF多数字音频接口,可用于高保真音乐系统及语音识别应用。
![](https://www.qiytech.com/images\product\2022\20220414\29b713f6-0929-498c-ba04-a314e719a0fc.png)
![](https://www.qiytech.com/images\product\2022\20220516\a9ca6558-cb25-46ca-9940-5a75bc79fb9a.png)
双网口数据传输
双路千兆网口,快速接入高速互联网,助力又快又稳的网络体验。
![](https://www.qiytech.com/images\product\2022\20220516\b43bb73b-cd16-4665-aa12-4ae872d8a2e6.png)
![](https://www.qiytech.com/images\product\2022\20220516\72533e18-b421-4ed7-ba91-51b4e50a088e.png)
灵活的存储配置
灵活的内存接口,DRAM控制器支持32位/16位LPDDR4、DDR4、DDR3L存储器;支持8位NAND Flash和eMMC5.1,满足用户不同存储需求。
![](https://www.qiytech.com/images\product\2022\20220516\ea1de906-f8ed-4938-aae5-c81772fa9905.png)
![](https://www.qiytech.com/images\product\2022\20220516\9a20b04d-dd12-4faf-8b66-9eba06563326.png)

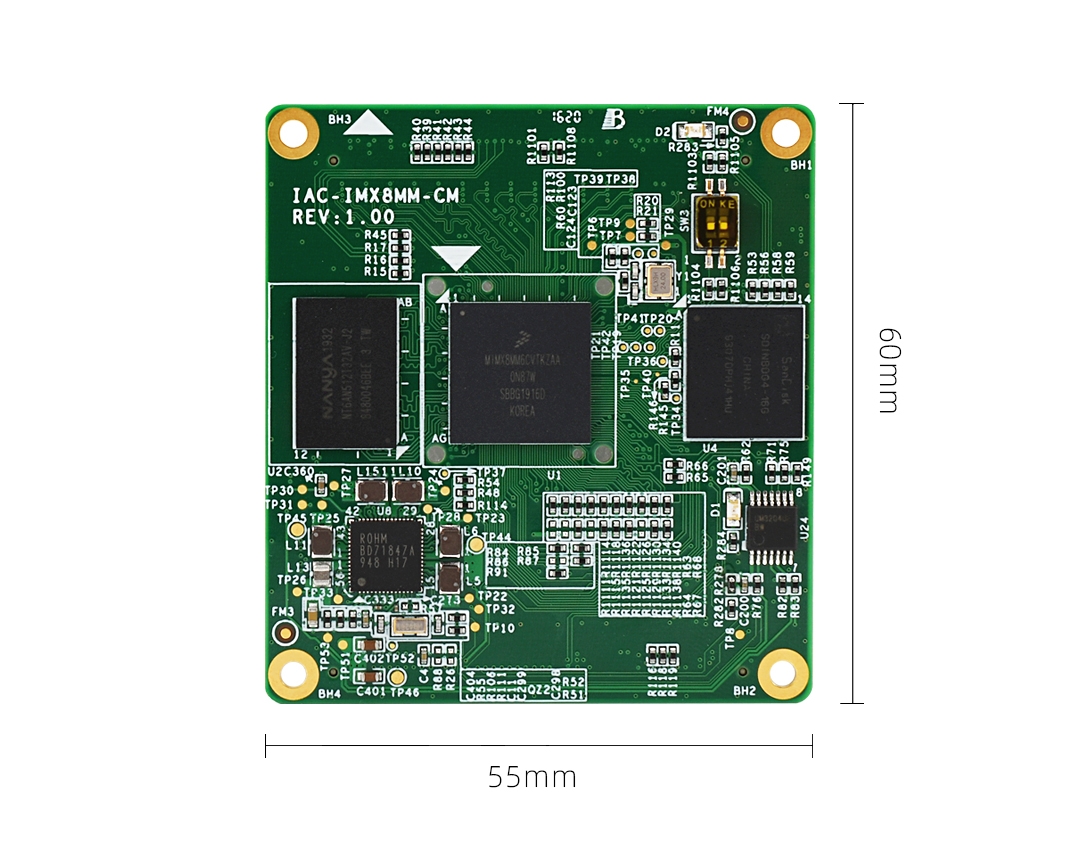

小,不止于小,接口一应俱全
核心板尺寸仅有55mm*60mm,集成CPU、LPDDR4、eMMC、电源管理芯片等,轻松嵌入各行业产品; 接口一应俱全,配套底板板载2路千兆网口、2路CAN、2路UART、4路USB、4路RS232、1路4-lane MIPI DSI、1路MINI PCI-E等丰富接口,加快产品开发应用。
![](https://www.qiytech.com/images\product\2022\20220516\7e80761a-d156-4cd3-927f-d88a36d34c55.png)
![](https://www.qiytech.com/images\product\2022\20220516\6c6e97c9-bc31-4c7b-a1c0-019d356e9b91.png)
沉金工艺 稳固可靠
8 层 PCB 板,高精度沉金工艺,高 TG 板材,耐温好,具有可靠的电气性能和抗干扰性能,更适合工业应用;采用2条2*50pin板对板连接,引出多达150个引脚,充分引出CPU资源,可扩展性强。
![](https://www.qiytech.com/images\product\2022\20220507\fbed6bb3-f3a6-49ba-af45-7699c80f03f2.png)
![](https://www.qiytech.com/images\product\2022\20220516\64af8426-7750-4fd3-b392-432e4abc39a5.png)
工业品质 安全可靠
工业级设计,在粉尘、高温、震动的严酷工业环境下,确保7X24小时稳定运行。
![](https://www.qiytech.com/images\product\2022\20220507\6a0f88ca-fcdf-49c1-83ef-565f608f89b5.png)
![](https://www.qiytech.com/images\product\2022\20220516\bb8c8876-97c9-4827-8de3-d5dba79d3421.png)
用料考究 根源保证
选用Toshiba、Micron、Microchip、MPS、TI、Amphenol等大品牌、高品质器件,同时进行严格的来料检验,从根源上保证产品品质;核心板采用8层PCB沉金工艺,充分考虑电磁兼容及信号完整性设计,确保系统稳定运行。
![](https://www.qiytech.com/images\product\2022\20220507\96585a9f-87c3-4033-b660-869a190269d3.png)
![](https://www.qiytech.com/images\product\2022\20220516\8ac9adee-f48b-490e-a2d3-3e2bcaaea1ad.png)
精工细作 匠心智造
严格遵循ISO9001:2015质量管理体系各项规定,质量控制贯穿生产所有环节,采用专业的生产和检验设备,确保成品高品质;年产能可达100万套,保证客户交期,解除后顾之忧。
![](https://www.qiytech.com/images\product\2022\20220507\7c7550a5-cc11-485b-b1f7-0867f2f7b538.png)
![](https://www.qiytech.com/images\product\2022\20220516\0aa818af-b800-41d3-87a9-637ee3c1189a.png)
超长的供货周期
作为NXP官方IDH,稳定供货周期长达10年。
![](https://www.qiytech.com/images\product\2022\20220507\95598778-e49e-4e97-910e-5082b32f0534.png)
![](https://www.qiytech.com/images\product\2022\20220516\8040a2f4-b7f1-4cf7-b775-e973c2a51628.png)
完善技术支持服务 帮助缩短研发周期
提供邮件、电话、在线(QQ/Wechat)、面对面等多种技术支持服务形式,5X24小时技术支持,协助用户快速解决问题,帮助缩短研发周期。
![](https://www.qiytech.com/images\product\2022\20220507\5a971149-2c57-40dd-b591-5d4fd343000c.png)
![](https://www.qiytech.com/images\product\2022\20220516\57998bfc-a340-4921-a7b8-db217f9eea9c.png)
广泛的应用领域
应用于工业物联、人脸识别、IOT网关、机器人、无人机、消费电子、工业控制、车载控制、智慧医疗、双向视频会议、图像分析、数字指示牌、机器视觉检查等领域。
![](https://www.qiytech.com/images\product\2022\20220507\b0b1b7d3-e97c-4ae3-a426-998e4fd01785.png)
![](https://www.qiytech.com/images\product\2022\20220507\b0b1b7d3-e97c-4ae3-a426-998e4fd01785.png)
开源资料
![](https://www.qiytech.com/images\product\2022\20220507\9afa220c-5e69-4fb7-9813-5ca966941e2f.png)
![](https://www.qiytech.com/images\product\2022\20220507\9afa220c-5e69-4fb7-9813-5ca966941e2f.png)
技术支持
参数 | |||
---|---|---|---|
CPU | NXP i.MX8M mini | 架构 | Cortex-A53*4+Cortex-M4 |
主频 | 1.8GHz | RAM | 2GB LPDDR4 |
Flash | 8GB eMMC | 操作系统 | Linux4.14.98+QT5.10.1 ;Android9.0 |
网口 | 2路千兆网口 | UART | 4路RS232串口,2路调试串口 |
USB | 4路USB2.0接口,1路USB-OTG接口 | CAN | 2路CAN2.0通讯接口 |
显示接口 | 4 通道 MIPI 显示接口, 分辨率高达 1920x1200 | 音频接口 | 音频(功放) 输出接口,双声道音频输出, MIC 音频输入 |
输入接口 | 标准 I2C 电容屏接口;1 路 CSI 摄像头接口(4 通道) | 扩展接口 | mini PCI-e接口,外接4G模块,SIM卡接口;GPIO接口 |
存储接口 | 1路SD卡接口 | 其他设备 | 复位电路、看门狗电路、实时时钟、 M4-JTAG 接口 |
电源输入 | +12V 供电 | 核心板尺寸 | 55mm*60mm, 8 层板高精度沉金工艺 |
底板尺寸 | 200mm*130mm, 4 层板高精度沉金工艺 | 功耗 | 功耗≤5W(整版无负载功耗) |
工作温度 | 0℃ ~ +70℃;-40℃ ~ +85℃(可选) | 工作湿度 | 5%到 95%,非凝结 |
规格 | |||
---|---|---|---|
CPU | NXP i.MX8M mini | 架构 | Cortex-A53*4+Cortex-M4 |
主频 | 1.8GHz | RAM | 2GB LPDDR4 |
Flash | 8GB eMMC | 操作系统 | Linux/Android |
