SMARC-RK3568-CM
CPU: RockChip RK3568,Quad ARM® Cortex™-A55内核
GPU: Mali-G52-2EE 支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1 内嵌高性能2D加速硬件
RAM: 2GB LPDDR4，可扩展4GB LPDDR4
Flash: 8GB eMMC，可扩展16GB eMMC、32GB eMMC
VPU: 支持4K 60fps H.265/H.264/VP9视频解码 支持1080P 60fps H.265/H.264视频编码 支持8M ISP，支持HDR
| 参数 | |||
|---|---|---|---|
| CPU | RockChip RK3568,Quad ARM® Cortex™-A55内核 | GPU | Mali-G52-2EE 支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1 内嵌高性能2D加速硬件 |
| RAM | 2GB LPDDR4，可扩展4GB LPDDR4 | Flash | 8GB eMMC，可扩展16GB eMMC、32GB eMMC |
| VPU | 支持4K 60fps H.265/H.264/VP9视频解码 支持1080P 60fps H.265/H.264视频编码 支持8M ISP，支持HDR | NPU | 1TOPS |
| 网口 | 2路网口支持10M/100M/1000M以太网 | UART | 1路UART调试串口（RS-232电平） |
| USB | 3路USB2.0 HOST接口 ，1路USB Type-c接口 | CAN | 2路CAN接口（扩展帧无法使用） |
| 显示接口 | 1路双通道LVDS显示接口，分辨率高达1080P@60Hz，1路HDMI显示接口（HDMI2.0），分辨率高达4096x2304@60Hz，1路eDP显示接口，分辨率高达2560x1600@60Hz | 音频接口 | 双通道立体声Speaker， 单通道立体声HeadPhone ，单声道Mic |
| 输入接口 | 标准I2C电容屏接口 | 扩展接口 | M.2 B-KEY接口（USB3.0）外接4G/5G模块 M.2 M-KEY接口（PCIE3.0）外接SSD模块 |
| 存储接口 | 1路TF卡接口,1路SATA接口 | 其他设备 | 复位电路、看门狗电路、实时时钟 |
| 电源输入 | +12V供电 接口 | 核心板尺寸 | 核心板尺寸：50mm*82mm，10层板高精度沉金工艺 |
| 底板尺寸 | 底板尺寸：140mm*200mm，4层板高精度沉金工艺 | 功耗 | 整板功耗＜3W（无负载） |
| 工作温度 | 0℃ ~ +60℃（可根据客户选择工业级温宽-40℃ ~ +85℃） | 工作湿度 | 10%到90%，非凝结 |
| Wi-Fi | 板载WiFi模块，支持2.4GHz/5GHz双频WiFi，802.11a/b/g/n/ac协议 | 摄像头接口 | 2路MIPI-CSI（4通道），支持两路摄像头同时输入，分辨率支持2*1080p@80Hz |
| 存储温度 | 0℃ ~ +70℃ | 音频输出 | 双通道立体声Speaker,单通道立体声HeadPhone,单声道Mic |
| RS232接口 | 4路RS232串口（三线制RS232串口） | 主频 | 主频高达2.0GHz |

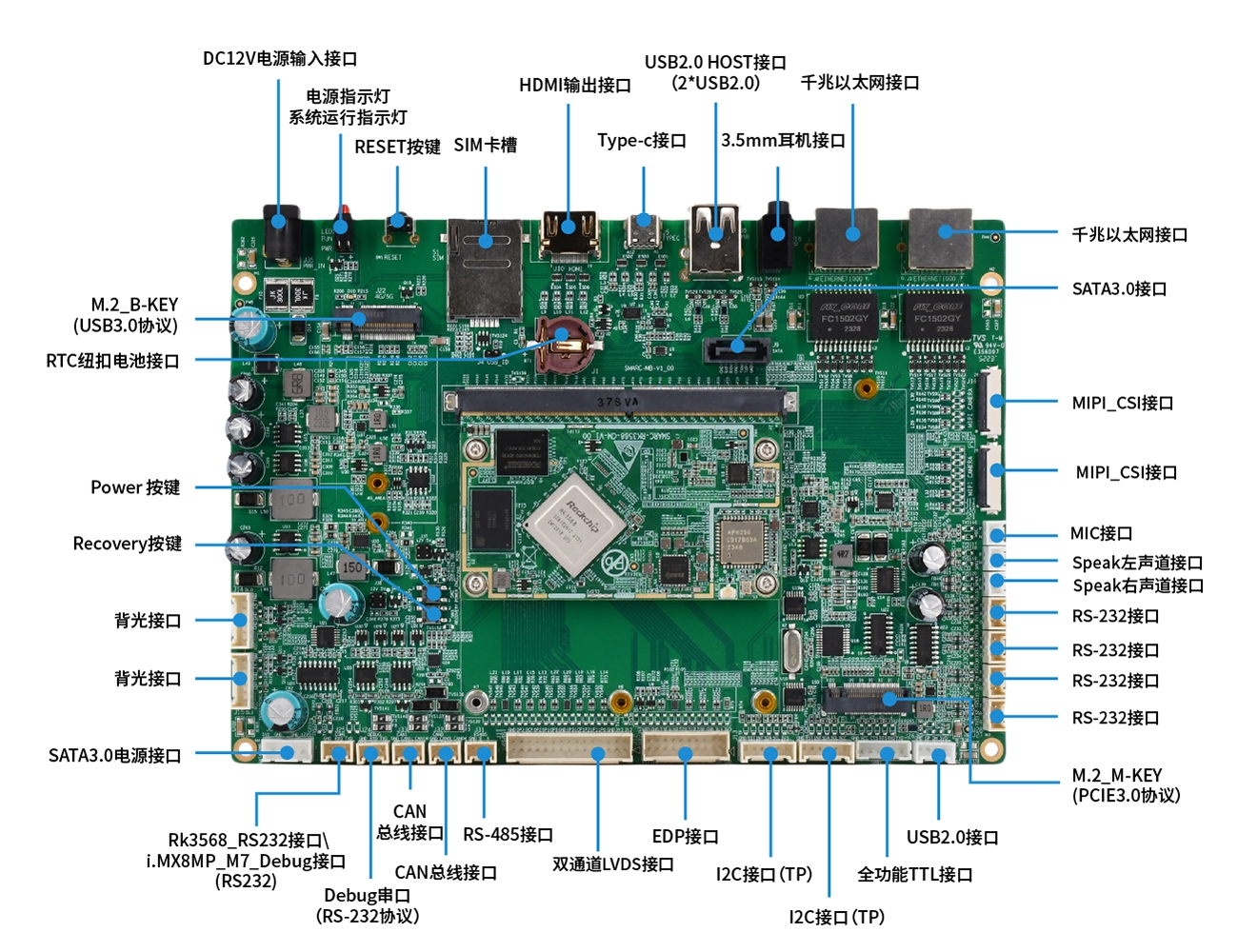

| 规格 | |||
|---|---|---|---|
| J2 | 千兆以太网口 | J3 | 千兆以太网口 |
| J5 | Type-c接口 | J6 | USB2.0 HOST接口 (2*USB2.0) |
| J7 | USB2.0接口 | J8 | SATA 3.0 |
| J9 | SATA 3.0接口 | J10 | HDMI输出接口 |
| J11 | 双通道LVDS接口 | J12 | EDP接口 |
| J13 | I2C 接口t (TP) | J14 | 背光接口 |
| J15 | 背光接口 | J16 | MIPI_CSI接口 |
| J17 | MIPI_CSI接口 | J18 | 3.5mm耳机接口 |
| J19 | MIC接口 | J20 | Speaker左声道接口 |
| J21 | Speaker右声道接口 | J22 | M.2_B-KEY (USB3.0 协议) |
| J23 | M.2_M-KEY(PCIE3.0 协议) | J24 | Debug串口 (RS-232协议) |
| J25 | RK3568_RS232\I.MX8MP_M7_Debug 接口 (RS232接口) | J26 | 全功能TTL接口 |
| J27 | RS-232接口 | J28 | RS-232接口 |
| J29 | RS-232接口 | J30 | RS-232接口 |
| J31 | RS-485接口 | J32 | CAN总线接口 |
| J33 | CAN总线接口 | J35 | DC 12V电源输入接口 |
| J36 | I2C 接口 (TP) | SW1 | RESET按键 |
| SW2 | Power 按键 | SW3 | Recovery按键 |
| BT1 | RTC 纽扣电池接口 | S1 | SIM卡槽 |
