应用背景

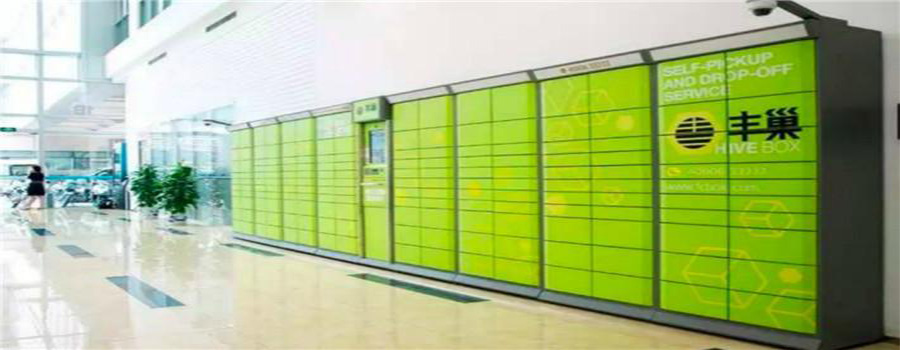

随着电子商务在我国的蓬勃发展,每年的快递量与日俱增,对快递公司形成了巨大的压力,电商之间的竞争也愈演愈烈,谁占据了物流,谁就赢得用户和消费者,这种行业背景下,智能快递柜就在电子商务和物联网技术的双重推动下产生了,为解决物流“最后100米”的配送问题提供了很大的助力。
现如今智能快递柜行业已如雨后春笋,顺应该趋势,启扬智能开发了一款功耗低、稳定性高、性价比高的智能快递柜中控机。
方案简介
启扬安卓智能快递柜中控机集成了物联网、智能识别、动态密码、无线通讯等技术,能够实现快递件的智能化集中存取,指定地点存取、24小时存取、远程监控和信息发布等功能,对于改善快递的投送效率及用户快件的存取体验有很大帮助。
安卓智能快递柜中控机接口说明

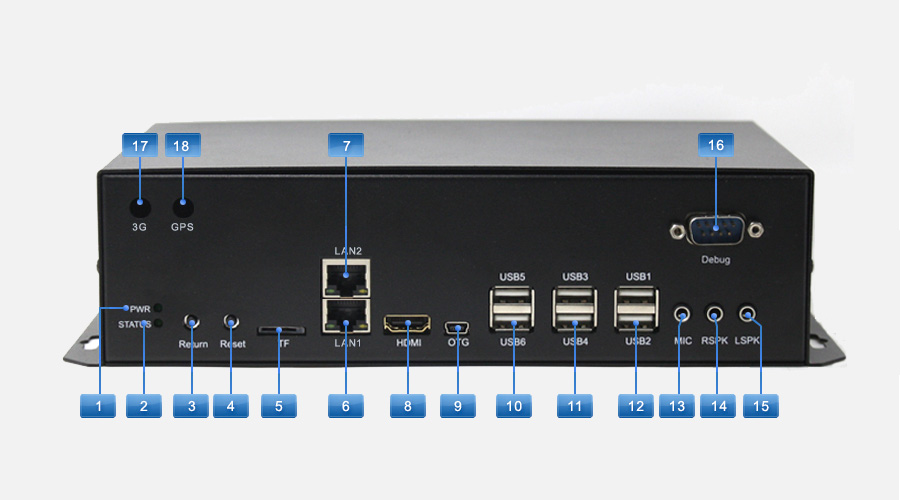

A面
标号 | 名称 | 说明 | 标号 | 名称 | 说明 |
1 | PWR | 电源状态指示灯 | 10 | USB5/USB6 | USB2.0 |
2 | STATUS | 系统状态指示灯 | 11 | USB3/USB4 | USB2.0 |
3 | Return | 返回键 | 12 | USB1/USB2 | USB2.0 |
4 | Reset | 重置键 | 13 | MIC |
标准3.5音频输入接口 |
5 | TF | 存储接口 | 14 | RSPK |
右声道音频输出 |
6 | LAN | 工业10/100/1000Mbps以太网,带有ACT/LINK指示灯 | 15 | LSPK |
左声道音频输出 |
7 | LAN | 工业10/100/1000Mbps以太网,带有ACT/LINK指示灯 | 16 | Debug |
调试串口 |
8 | HDMI | 可连接高清液晶显示器 | 17 | 3G |
3G通讯 |
9 | OTG | 可连接PC | 18 | GPS |
用于定位 |

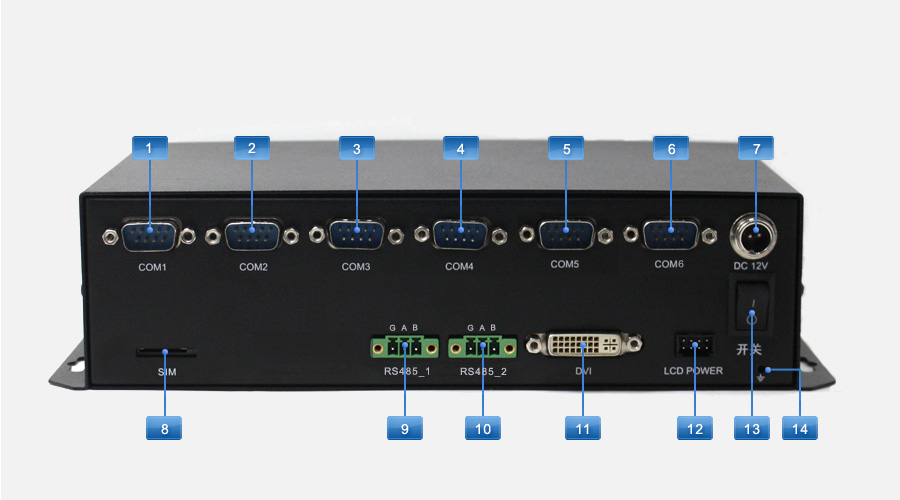

B面
标号 | 名称 | 说明 | 标号 | 名称 | 说明 |
1 | COM1 | RS232,带流控 | 8 | SIM |
3G卡卡槽 |
2 | COM2 | RS232,带流控 | 9 | RS485 |
RS485 |
3 | COM3 | RS232 | 10 | RS485 |
RS485 |
4 | COM4 | RS232 | 11 | DVI |
可接高清屏 |
5 | COM5 | RS232 | 12 | LCD_POWER |
液晶屏背光供电 |
6 | COM6 | RS232 | 13 | 开关 |
开关 |
7 | DC | 12V直流输入 | 14 | GND | 接大地 |

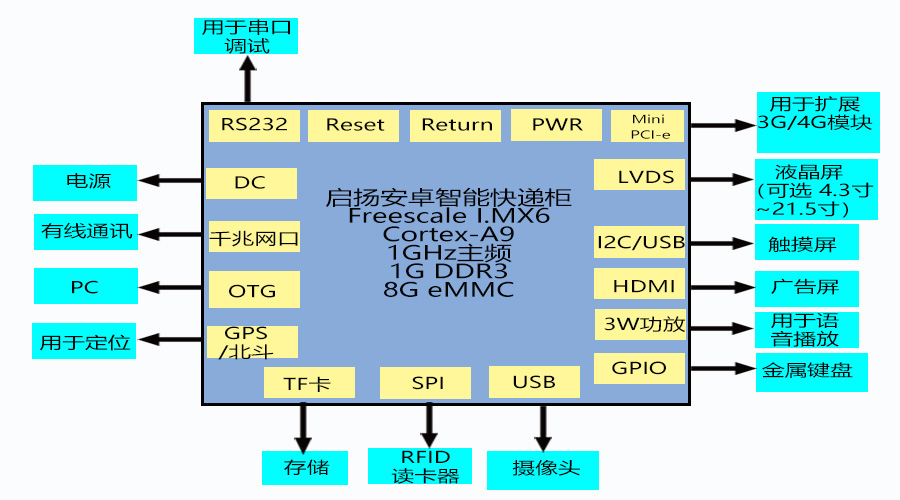

方案框图
技术参数
产品名称 | 安卓智能快递柜中控机 | 串口 | 7路,其中5路RS232串口,1路RS485串口,1路调试出口 |
CPU | NXP i.MX6D | 显示接口 |
1路DVI,可接高清屏; 1路HDMI |
主频 | 1.0GHz | 扩展接口 | 1路SIM卡卡槽 |
RAM | 1GB DDR3 SDRAM | 存储接口 | 1路TF卡 |
Flash | 8GB eMMC | 输入接口 | 1路MIC |
网口 | 10/100/1000M以太网网口 | 输出接口 | 左右声道音频输出 |
USB | 6路USB | 操作系统 | Android |
方案特点
- 与PLC构成智能快递投递系统,将物品进行识别、暂存、监控等等管理;
- 将通过RFID,摄像头等各种传感器采集的数据传送到控制器处理,处理完再通过各类传感器实现整个终端的运行,包括GSM短信提醒,RFID身份识别,摄像头监控等等;
- 无需多块显卡,即可实现双屏异显,视频播放、人机交互一机完成;
- 无线/有线双网融合,保障数据及时反馈,减少错误几率;
- GPS定位,在多柜体配置中快速找到目标柜体;
- 运行Android操作系统,可运行第三方软件,丰富自提柜功能拓展;
- 远程升级、维护,远程判断故障及修复,远程升级应用软件,远程重启主机;
- 与X86架构工控机相比,低成本,低功耗,高集成度。
